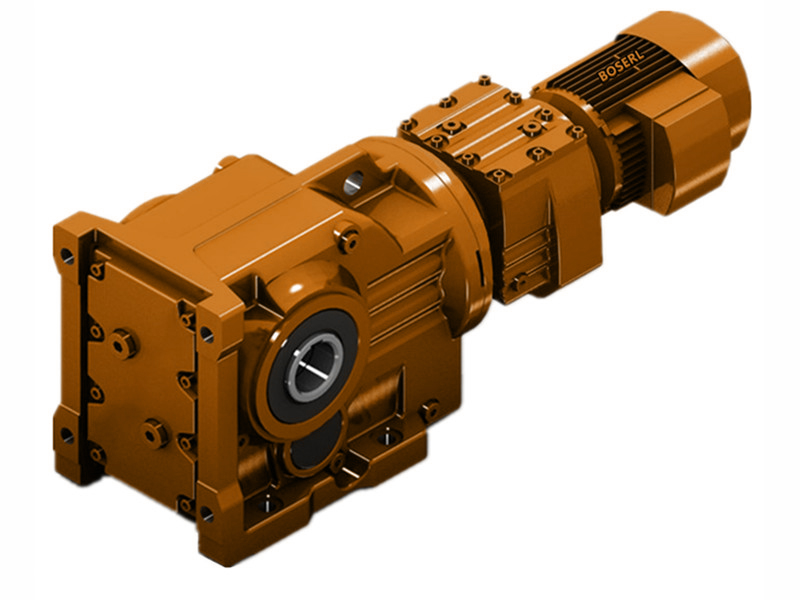

K系列減速機外殼及附件設計方案說明:1.K系列減速機油面指示器:為保證油池有正常的右量，顯示油面高度，在機體便于觀察右面的中間部位設置油面指示器2.三相220V電機減速機窺視孔和窺視孔蓋:為檢查傳動件嚙合情況，并向機體內注入潤滑油，在機體上設置窺視孔，窺視孔蓋板采用HT200制造，用四個M6螺釘緊固3.K系列減速機啟蓋螺釘︰在機蓋和機座連接凸緣的結合面上，為進步密封機能，便于拆下機蓋，在機蓋凸緣上裝兩個啟蓋螺釘，啟蓋螺釘長度和直徑與機蓋和機座聯接螺栓取同規格。而且，凸緣聯接螺柱之間的間隔不宜太大，150mm。并勻均布置，保證部門面處的密封性。 4.K系列減速機定位銷:因采用分式機體，為了保證軸承座孔加工和裝配精度采用圓錐銷定位，定位銷直徑為M105.K系列減速機吊耳和吊溝:為使機械加工工藝簡樸采用吊耳和吊溝，在機蓋和機座上直接鑄出。 K系列減速機潤滑密封設計:對于二圓柱齒輪減速機，由于傳動裝置屬于輕型的，且傳速較低，所以其速度遠遠小于，所以采用脂潤滑，箱體內選用SHO357-92中的50號潤滑，裝至劃定高度.油的深度為

K系列減速機聯軸器設計:1.類型選擇:為了隔離振動和沖擊，選用彈性套柱銷聯軸器;2.載荷計算:公稱轉矩:T=9550 9550 57.05N.m;由于計算轉矩小于聯軸器公稱轉矩,選取LT7型彈性套柱銷聯軸器其公稱轉矩為650Nm。鑄鐵K減速機體結構尺寸計算表機座壁厚80.025a+38機蓋壁厚810.025+38機座凸緣厚度b1.5812機蓋凸緣厚度b11.58112機座底凸緣厚度p2.5820機座上的肋厚m≥0.8587機蓋上的肋厚m1≥0.85817地腳螺栓直徑dp0.036a+1220地腳螺栓數量n6軸承旁聯接螺栓直徑d10.75dp16機蓋與機座聯接螺栓直徑d2(0.5~0.6)dcp12軸承端蓋螺釘直徑d3(0.4~0.5)dp10窺視孔蓋螺釘直徑d4(0.3~0.4)dp8定位銷直徑(0.7～0.8)dqpd316dpd1d2至外機壁間隔c122至凸緣邊沿間隔c2H+H=30=34所以H+=30+34=64其中油的粘度大，化學合成油，潤滑效果好。密封性來講為了保證傳動角箱機蓋與機座聯接處密封，聯接凸緣應有足夠的寬度，聯接表面應精創，其表面粗度應為密封的表面要經由刮研。http://www.wlmq18edu.cn/product/list-kxiliejiansuji-cn.html
