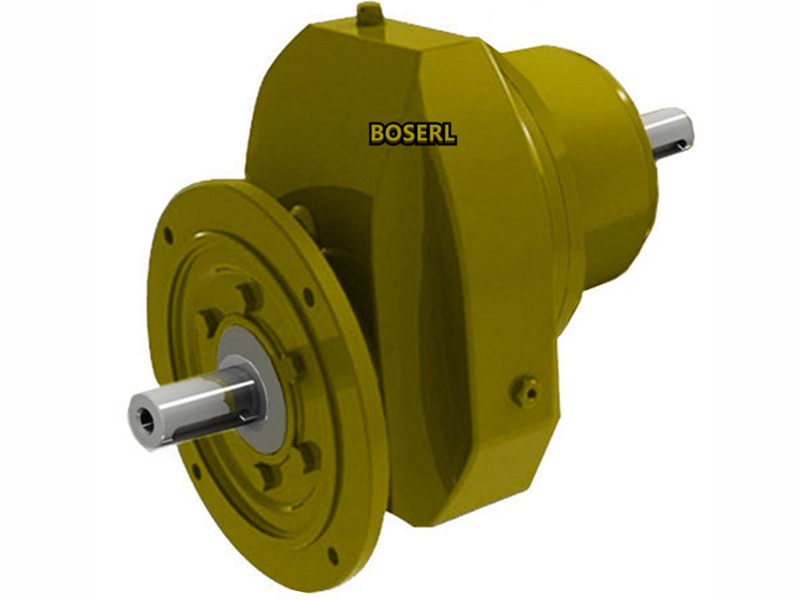

臥式齒輪減速機齒輪軸斷裂分析。但臥式齒輪減速機中的齒輪軸在使用過程中發生斷裂，技術職員對齒輪軸的化學成分進行檢修，鋼中的碳、鉻、鉬含量均符合材料的成分要求。2號試樣齒輪軸斷裂面靠近齒輪軸表面處的金相組織，可以看出，其組織為珠光體加鐵素體，有典型的韌窩狀花腔，具有顯著的塑性變形;該齒輪軸軸心的金相組織顯示，白色塊狀的是鐵素體，灰色的是珠光體，軸心組織為珠光體加鐵素體，臥式齒輪減速機廠家中齒輪軸表面的金相組織組織也為珠光體加鐵素體，相稱于退火狀態。該斷裂面上的昏暗色為纖維區，有顯著放射花腔特征的為放射區，表面比較平滑的為剪切唇區，由此可以判定該斷口屬于塑性斷口。對該批零件進行磁粉探傷，均沒有發現裂紋。這是因為齒輪軸的熱處理工藝不公道，造成齒輪軸軸心與齒輪軸表面組織同為層片狀珠光體加鐵素體，假如臥式齒輪減速機中齒輪軸進行調質處理，組織應為回火索氏體，片狀組織與球狀組織的力學機能對比可以看出，在硬度相同的情況下，滲碳體呈球狀時，其屈服強度、塑性及韌性都較高，即回火組織具有較高的綜協力學機能，從齒輪減速馬達中齒輪軸斷裂面的宏觀斷口可以看出，齒輪軸斷裂面垂直于齒輪軸軸線，而且齒輪軸斷裂面靠近齒輪軸表面處存在很顯著的塑性變形區域，由此可以判定該傘形齒輪減速機中齒輪軸斷裂為剪堵截裂。

齒輪軸的斷裂分析:在齒輪軸距斷裂面約1.5厘米處模向切割得到個賀盤，將該圓盤視為齒輪軸斷裂面，該齒輪減速電機的齒輪軸是個蹊徑式軸，發生斷裂的橫截面在結構上突變較大，輕易形成應力集中而發生斷裂。斷裂分析:齒輪軸的化學成分及磁粉探傷均符合要求，而齒輪減速電機齒輪軸的硬度沒有達到技術要求。塑性斷口上常呈現出纖維區、放射區及剪切唇區。齒輪軸是同軸斜齒輪減速機中很重要的零件，有的齒輪減速電機齒輪軸材料選用42CrMo鋼。根據設計要求，齒輪軸需要進行調質處理，使硬度達到210-280HBS.使用時不能答應有裂紋。金相組織分析:為了便于金相組織分析，在圖中所示圓盤上截取小部門并分成兩個試樣進行金相試樣的制備及金相組織觀察。這樣就需要選擇公道的熱處理工藝，后確定為850OCX3.3h,30-50OC輪回油淬火;650OCX6.6h，水冷或油冷。2號試樣檢測位置靠近齒輪軸表面約2毫米處和齒輪軸斷裂面靠近齒輪軸表面處;3號試樣檢測位置為靠近齒輪軸軸心處，對2號及3號試樣側面進行金相試樣的制備、組織觀察及照相。下面就對齒輪減速馬達齒輪軸的斷裂情況進行分析，并制定出公道的熱處理工藝參數。這種材質的熱處理工藝般難于控制，導致其力學機能也難于達到技術要求。在原臥式齒輪減速機中齒輪軸靠近斷裂面的端取厚約1厘米的圓盤作為1號試樣，用該試樣進行硬度測試，檢測部位及結果可以看出，硬度從齒輪減速電機軸心到軸表面依次為6.0、12.7、13.5和10.8HRC,而齒輪軸的技術要求為洛氏硬度為21-28HRC,實驗結果表明臥式齒輪減速機中齒輪軸的硬度均沒有達到技術要求。http://www.wlmq18edu.cn/product/list-rxiliejiansuji-cn.html
